Mô hình Benchy không chỉ là một bản in thử nghiệm thông thường. Nó là một công cụ cực kỳ hữu ích, giúp bạn chẩn đoán và cải thiện hiệu suất của chiếc máy in 3D. Được thiết kế để đẩy giới hạn của máy in, Benchy kiểm tra tất cả các khía cạnh quan trọng như các chi tiết lồi (overhangs), cấu trúc cầu nối (bridges) và độ chính xác kích thước.
Sử dụng Benchy, bạn có thể dễ dàng xác định các vấn đề đang xảy ra và điều chỉnh cài đặt máy in để đạt được chất lượng in tốt hơn. Dù bạn là người mới bắt đầu hay một nhà sáng tạo có kinh nghiệm, Benchy đều có thể giúp bạn tối ưu hóa hoạt động của máy in và thử nghiệm những ý tưởng mới. Hãy cùng khám phá cách Benchy có thể nâng cao trải nghiệm in 3D của bạn lên một tầm cao mới.
1. Khám Phá Ý Tưởng Mới cho Các Dự Án Sáng Tạo
Vô số phiên bản “remix” và phụ kiện Benchy khơi nguồn cảm hứng
Ngay cả khi máy in 3D của bạn đã được hiệu chuẩn hoàn hảo và hoạt động trơn tru, mô hình Benchy vẫn có thể khơi gợi những ý tưởng độc đáo cho các dự án khác. Có hàng chục bản “remix” của mô hình thử nghiệm này, là các tệp in do những người dùng khác tạo ra dựa trên thiết kế gốc.
Chúng bao gồm cả những ứng dụng chức năng cho Benchy, như một chiếc muỗng có thể đóng mở, cũng như nhiều phiên bản tái thiết kế nghệ thuật của công cụ thử nghiệm máy in 3D này. Có đủ mọi loại, từ các biến thể tàu chở hàng cho đến mô hình Benchy thuyền cướp biển.
Bạn cũng có thể mua các bộ phụ kiện để chế tạo Benchy có động cơ, có thể nổi và di chuyển trong bồn tắm hoặc ao hồ. Khả năng sáng tạo với Benchy gần như là vô tận.
2. Kiểm Tra Chất Lượng Vật Liệu Nhựa In
Đánh giá độ đồng nhất và hiệu suất của sợi nhựa (filament)
Khi thử nghiệm một loại sợi nhựa mới, Benchy là mô hình kiểm tra hoàn hảo. Hãy kiểm tra các vấn đề như đùn nhựa thiếu (under-extrusion), tạo sợi nhựa thừa (stringing) hoặc các đốm nhựa (blobs). Hiện tượng tạo sợi nhựa thừa là khi các sợi nhựa rất nhỏ xuất hiện giữa các chi tiết. Điều này có thể xảy ra nếu nhiệt độ đầu phun quá cao, cài đặt co rút (retraction) không chính xác hoặc sợi nhựa bị ẩm.
Những vấn đề này có thể cho thấy sợi nhựa chất lượng kém hoặc bạn cần điều chỉnh cài đặt máy in. Đảm bảo đường kính sợi nhựa khớp với thông số trong phần mềm slicer của bạn. Ngoài ra, hãy thử các nhiệt độ đầu phun khác nhau để tìm ra nhiệt độ tốt nhất cho quá trình in mượt mà.
Sử dụng sợi nhựa chất lượng cao là yếu tố then chốt để có được các bản in tuyệt vời. Benchy giúp xác định xem một sợi nhựa có đủ tốt để tiếp tục sử dụng hay không.

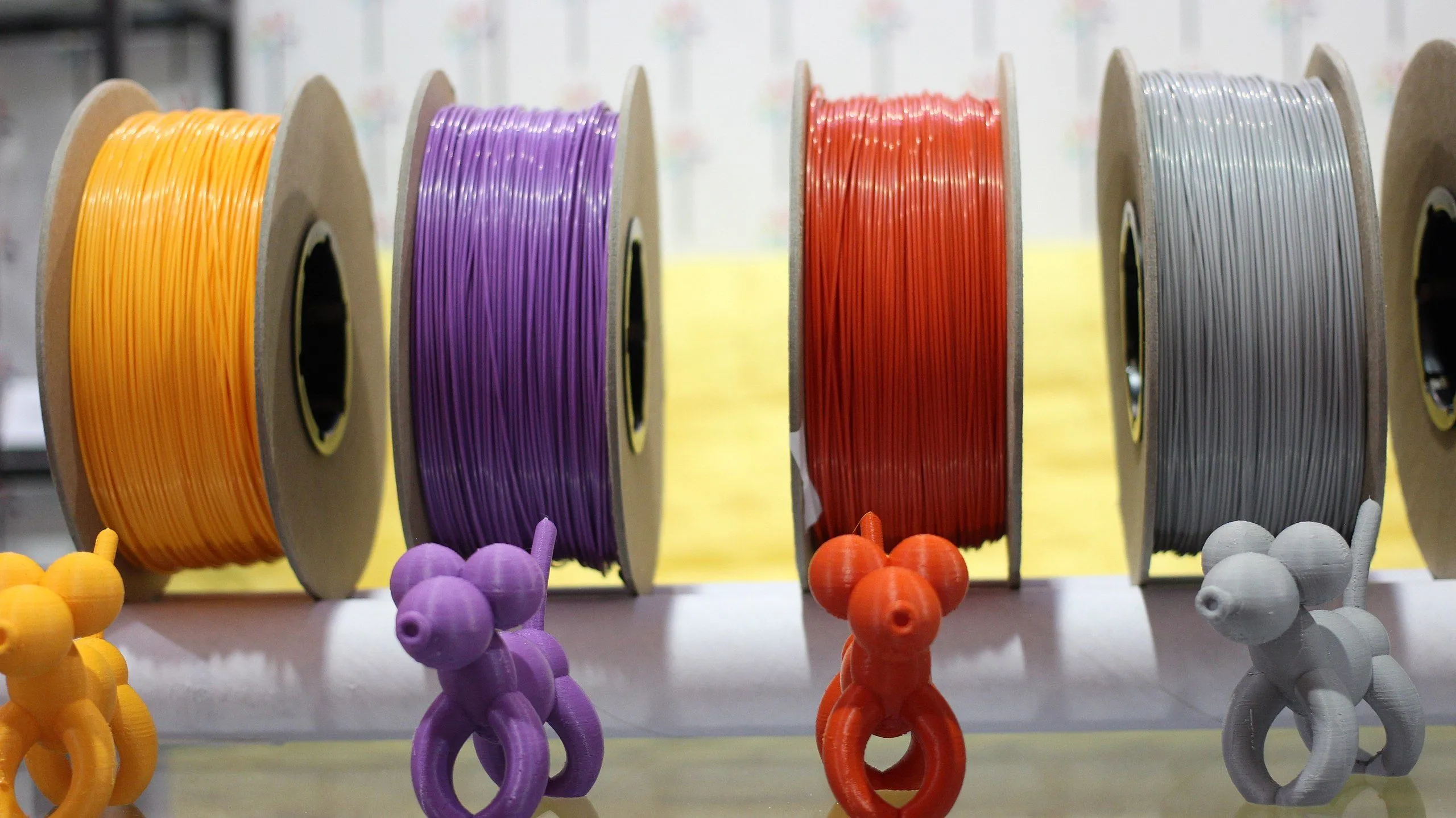

Vật liệu nhựa in 3D đa dạng màu sắc và chủng loại để kiểm tra chất lượng với mô hình Benchy
3. Đo Lường Hiệu Quả Của Các Nâng Cấp Máy In
So sánh kết quả trước và sau khi cải tiến
Mô hình Benchy là một cách tuyệt vời để đánh giá hiệu quả của các nâng cấp máy in. Cho dù bạn đã thay thế hotend, extruder hay hệ thống chuyển động, việc in một bản Benchy trước và sau khi nâng cấp sẽ cho bạn thấy sự khác biệt rõ rệt.
Bằng cách kiểm tra các yếu tố như độ đồng nhất của lớp in, chất lượng chi tiết lồi và độ chính xác kích thước, bạn có thể thấy máy in của mình đang được cải thiện như thế nào theo thời gian. Điều này sẽ giúp bạn đưa ra các quyết định thông minh về những nâng cấp trong tương lai. Sử dụng mô hình Benchy như một “lần kiểm tra sức khỏe” định kỳ đảm bảo rằng các nâng cấp của bạn thực sự tạo ra sự khác biệt.

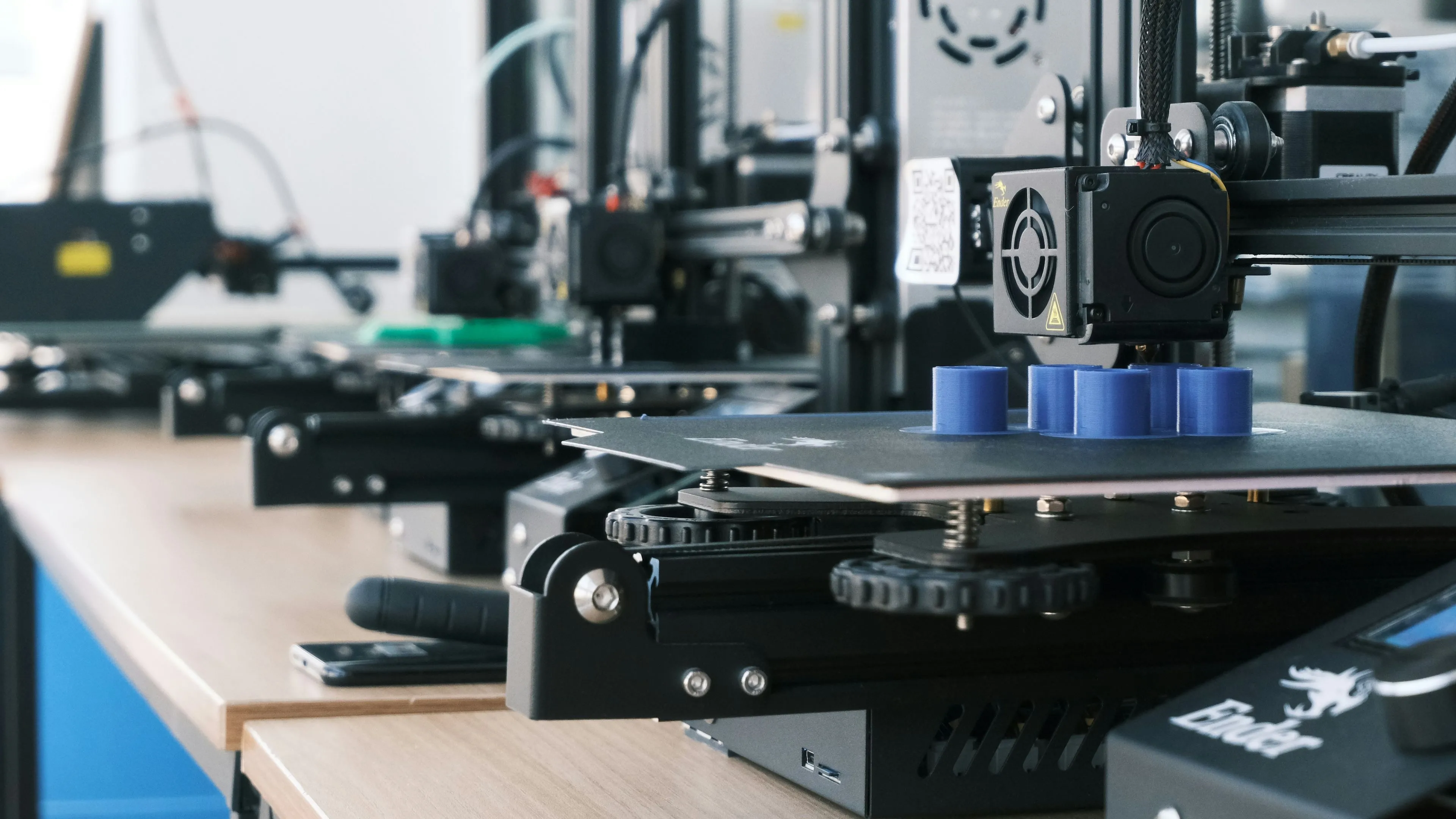

Kiểm soát và giám sát máy in 3D qua OctoPrint trên Raspberry Pi để đánh giá nâng cấp
4. Cải Thiện Bề Mặt Hoàn Thiện Của Bản In
Loại bỏ độ nhám, vết Z-scarring và đường nối lớp
Bề mặt của mô hình Benchy có một số điểm thô ráp, đặc biệt là tại nơi các lớp in gặp nhau. Những điểm này được gọi là Z-scarring và Z seams (đường nối Z). Z-scarring là khi các lớp in không đều hoặc đầu phun di chuyển không ổn định. Đường nối Z là nơi mỗi lớp bắt đầu và kết thúc, và chúng có thể khá dễ nhận thấy.
Bạn có thể thay đổi cách phần mềm slicer căn chỉnh các lớp để làm cho các đường nối ít lộ rõ hơn. Bạn cũng có thể bật tính năng “coasting”, giúp máy in dừng đùn nhựa một chút trước khi kết thúc lớp in. Điều này giúp ngăn chặn sự hình thành các đốm nhựa thừa. Ngoài ra, bạn có thể bật tính năng “pressure advance”, giúp máy in xử lý áp lực tốt hơn.
Bằng cách thay đổi những cài đặt này, bạn có thể làm cho bản Benchy của mình mượt mà và trông đẹp hơn rất nhiều.
Mô hình Benchy in nhiều màu, nhiều phần, thể hiện các chi tiết bề mặt cần cải thiện
5. Chẩn Đoán Các Vấn Đề Co Rút Nhựa (Retraction)
Giảm hiện tượng tạo sợi nhựa thừa và làm sạch các chi tiết nhỏ
Co rút (retraction) là một quá trình mà máy in sẽ kéo sợi nhựa ngược trở lại vào đầu phun trong quá trình di chuyển không in để ngăn chặn hiện tượng rỉ nhựa. Tốc độ và khoảng cách co rút xác định tốc độ và quãng đường mà sợi nhựa di chuyển ngược vào.
Nếu bạn nhận thấy hiện tượng tạo sợi nhựa thừa (stringing), đặc biệt là giữa các chi tiết như cửa sổ nhỏ (portholes) và ống khói, đã đến lúc điều chỉnh cài đặt co rút của bạn. Hãy bắt đầu bằng cách tăng dần khoảng cách co rút, từng chút một. Điều này sẽ giúp giảm thiểu rỉ nhựa và loại bỏ các sợi nhựa thừa không mong muốn.
Bằng cách thực hiện những thay đổi nhỏ này, bạn sẽ ngạc nhiên khi thấy các bản in của mình trông sạch sẽ hơn rất nhiều và có thể nhìn rõ nhiều chi tiết hơn trên mô hình Benchy.

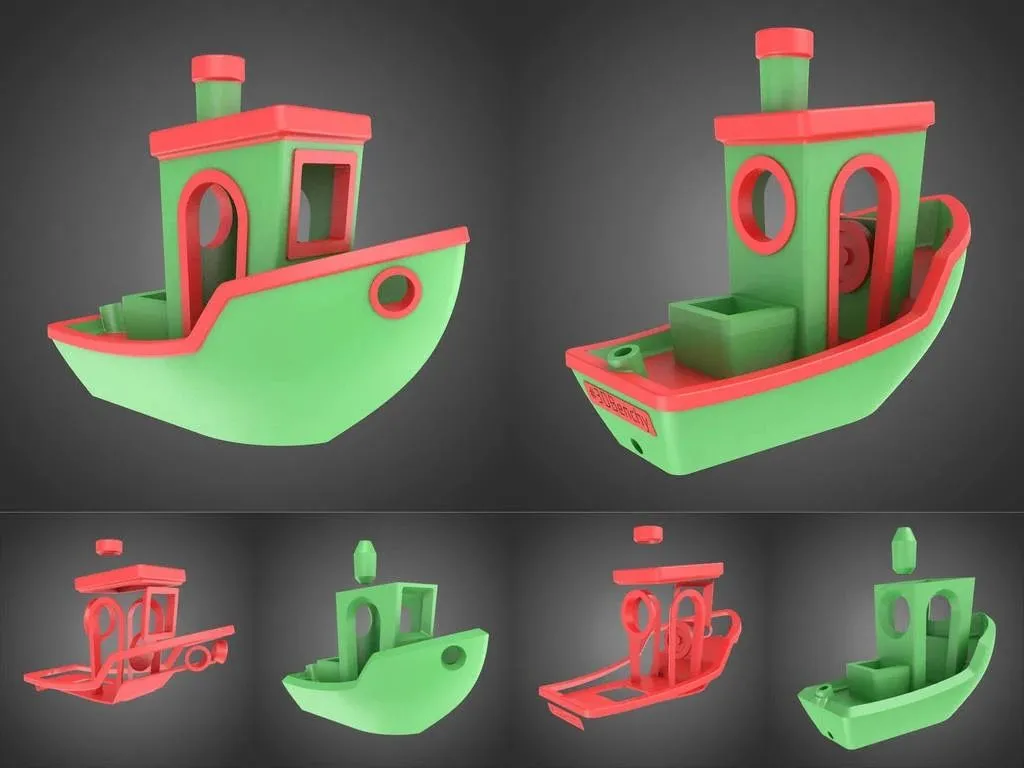

Minh họa mô hình Benchy được in với nhiều phần, thể hiện các vấn đề co rút và sợi nhựa thừa
6. Phát Hiện Các Vấn Đề Bám Dính Bàn In (Bed Adhesion)
Phân tích lớp đầu tiên để tìm lỗi bong tróc hoặc không đều
Phần đế phẳng của mô hình Benchy rất lý tưởng để kiểm tra xem bản in của bạn có dính chặt vào bàn in hay không. Nếu các cạnh của đế bị cong vênh hoặc lớp đầu tiên trông không đều, bạn có thể cần điều chỉnh độ cân bằng bàn in hoặc các chất hỗ trợ bám dính của máy in.
Trước tiên, hãy đảm bảo bàn in của bạn được cân bằng và chiều cao đầu phun được đặt chính xác. Nếu khoảng cách giữa bàn in và đầu phun quá lớn, bản in sẽ không bám dính. Nếu khoảng cách quá nhỏ, sợi nhựa có thể bị nhòe hoặc làm tắc đầu phun.
Bạn có thể sử dụng các vật liệu như keo dán, băng dính giấy hoặc các bề mặt in đặc biệt để đảm bảo bản in của bạn bám dính tốt hơn. Một lớp đầu tiên vững chắc là cần thiết vì nó cung cấp nền tảng vững chắc cho phần còn lại của bản in.

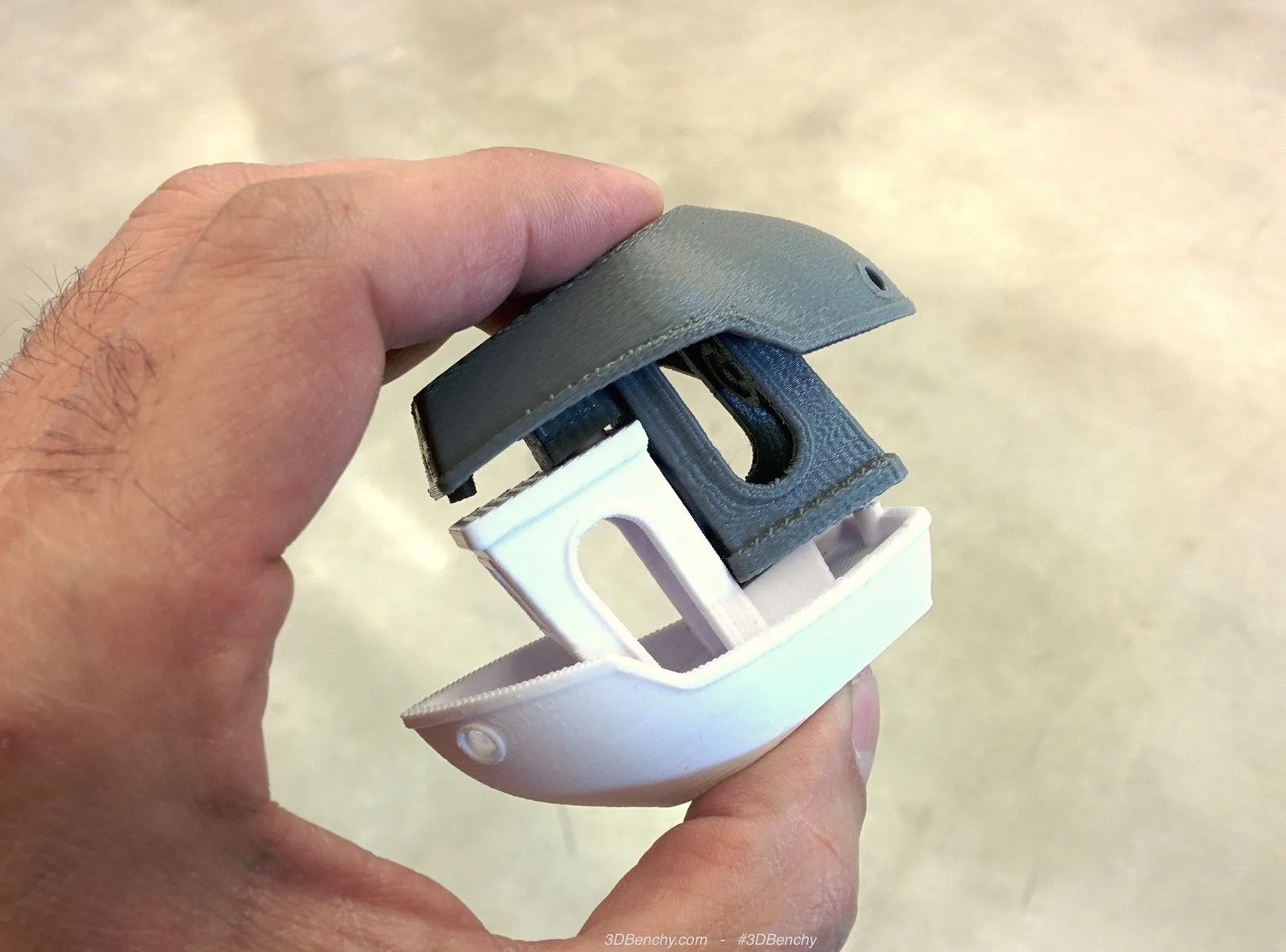

Phần đế của mô hình Benchy cho thấy các vấn đề bám dính bàn in hoặc vênh cong
7. Đánh Giá Độ Căn Chỉnh Lớp In (Layer Alignment)
Tìm kiếm các dịch chuyển trên các phần cong
Bạn có nhận thấy bản in Benchy của mình có các chi tiết bị răng cưa hoặc không nhất quán, đặc biệt là ở các bộ phận cong như mũi tàu không? Đó là hiện tượng lệch lớp (layer shift), một vấn đề in ấn do các lớp không được căn chỉnh đúng cách.
Để khắc phục, hãy kiểm tra máy in xem có dây đai lỏng, khung rung lắc hoặc trục bị lệch không. Siết chặt mọi dây đai lỏng và đảm bảo mọi thứ được cố định chắc chắn. Bảo trì thường xuyên là chìa khóa để ngăn chặn các vấn đề lệch lớp.
In một bản Benchy khác sau khi thực hiện các thay đổi này sẽ giúp bạn xem vấn đề đã được giải quyết chưa. Các lớp in mượt mà và đồng nhất có nghĩa là mọi thứ đã được căn chỉnh đúng cách.

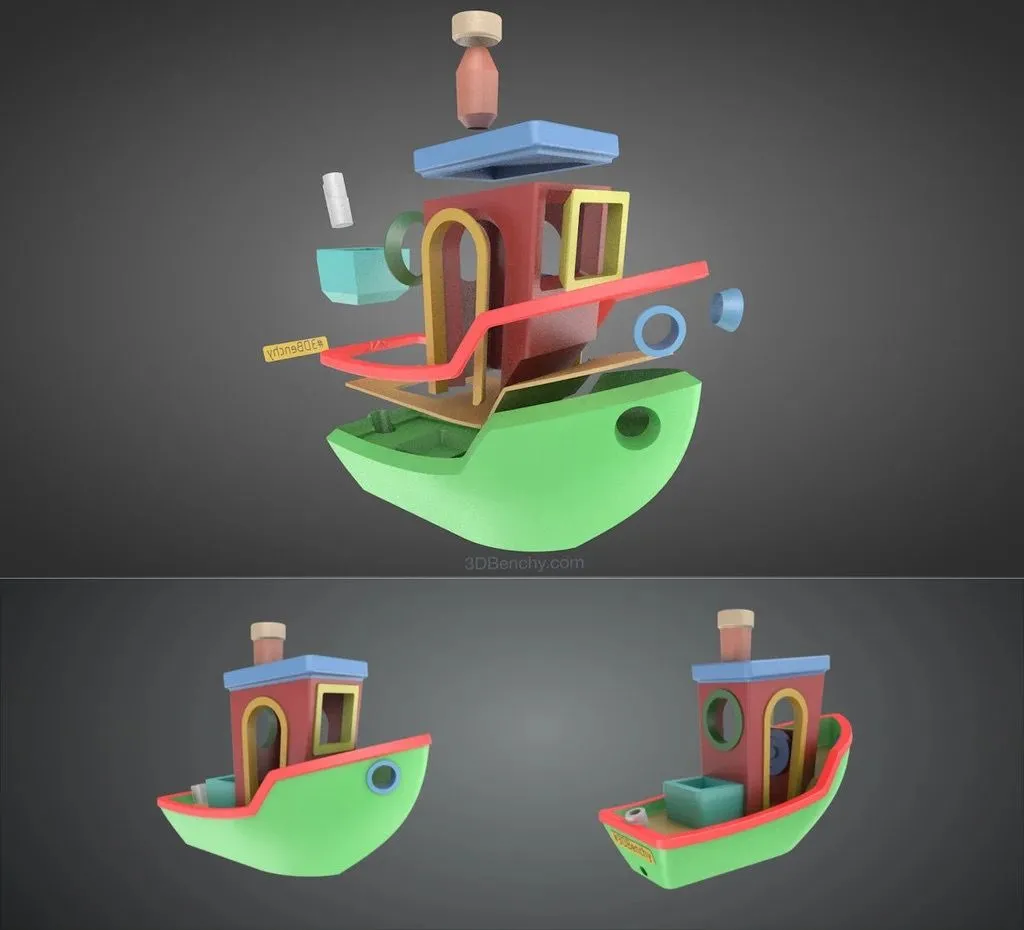

Minh họa mô hình 3DBenchy được bung ra, cho thấy sự lệch lớp in ở các chi tiết cong
8. Kiểm Tra Khả Năng In Các Chi Tiết Lồi Và Cầu Nối
Đánh giá hiệu suất làm mát và cấu trúc
Trong in 3D, các chi tiết lồi (overhangs) là phần mở rộng của cấu trúc chính mà không có bất kỳ sự hỗ trợ nào bên dưới. Mặt khác, các cấu trúc cầu nối (bridges) là những phần của mô hình bắc ngang qua các khoảng trống giữa hai điểm mà không có bất kỳ sự hỗ trợ nào từ bản in bên dưới. Những chi tiết này đều có mặt trong mô hình Benchy và là những điểm tuyệt vời để kiểm tra khả năng làm mát và độ chính xác của máy in.
Nếu các chi tiết lồi bị võng hoặc không được chi tiết rõ ràng, có thể có vấn đề với cài đặt làm mát của bạn. Đảm bảo quạt làm mát chi tiết của bạn đang hoạt động và được đặt ở tốc độ chính xác cho vật liệu của bạn. Làm mát rất quan trọng đối với các vật liệu như PLA, vốn đông đặc nhanh chóng.
Đối với các cấu trúc cầu nối, hãy kiểm tra xem máy in của bạn có thể bắc ngang các khoảng trống mà không cần hỗ trợ hay không. Nếu sợi nhựa bị võng hoặc trông không đều, tốc độ in cầu của bạn có thể quá nhanh hoặc quá trình làm mát không đủ mạnh. Điều chỉnh các cài đặt này để cải thiện hiệu suất và có được các cấu trúc cầu nối sạch hơn, ổn định hơn.
Mô hình chân đế tai nghe phức tạp với các cấu trúc overhang và cầu, tương tự như các chi tiết trên Benchy để kiểm tra hiệu suất in
9. Nhận Diện Các Vấn Đề Đùn Nhựa (Extrusion)
Kiểm tra thành và ống khói để đảm bảo độ đồng nhất
Các thành và ống khói của mô hình Benchy là những nơi tuyệt vời để phát hiện các vấn đề với quá trình đùn nhựa của máy in. Nếu bạn thấy các khoảng trống, đường in không đều hoặc các phần bị phình ra, máy in của bạn có thể gặp vấn đề về đùn nhựa thiếu (under-extrusion) hoặc đùn nhựa thừa (over-extrusion). Đùn nhựa thiếu xảy ra khi máy in 3D không đùn đủ sợi nhựa, trong khi đùn nhựa thừa có nghĩa là có quá nhiều nhựa.
Bạn có thể thay đổi hệ số đùn (extrusion multiplier) hoặc tốc độ dòng chảy (flow rate) trong cài đặt slicer của mình để khắc phục các vấn đề này. Bắt đầu với những thay đổi nhỏ và in thử các mô hình Benchy để xem các thay đổi có giúp ích như thế nào.
Đôi khi, việc đùn nhựa không nhất quán cũng có thể do đầu phun bị tắc một phần. Bảo trì thường xuyên và sử dụng sợi nhựa chất lượng cao có thể giúp ngăn ngừa những vấn đề này và cải thiện chất lượng bản in Benchy của bạn.
10. Xác Minh Độ Chính Xác Kích Thước
Đo thân tàu và cửa sổ để kiểm tra độ chính xác
Độ chính xác kích thước là điều cần thiết cho các bản in chức năng, và Benchy cung cấp các tiêu chuẩn chính xác. Hãy lấy thước kẹp (calipers) của bạn và đo các chi tiết như thân tàu, khung cửa sổ và ống khói. Sau đó, so sánh các phép đo của bạn với thông số thiết kế gốc để xem máy in của bạn hoạt động tốt đến mức nào.
Thông số kích thước chính thức của 3DBenchy
| Tính năng | Kích thước | Tính năng | Kích thước |
|—|—|—|—|
| Chiều dài ngang, tổng thể | 60mm | Kích thước hộp hàng (bên ngoài) | 12mm x 10.81mm |
| Chiều rộng ngang, tổng thể | 31mm | Kích thước hộp hàng (bên trong) | 8mm x 7mm |
| Chiều cao, tổng thể | 48mm | Độ sâu hộp hàng | 9mm |
| Chiều cao, từ đế đến đỉnh hộp hàng | 15.5mm | Đường kính lỗ neo | 4mm |
| Mái cầu tàu | 23mm x 23mm | Độ sâu mặt bích lỗ neo | 0.3mm |
| Kích thước cửa sổ phía trước cầu tàu | 10.5mm x 9.5mm | Ống khói, phần trên | Cao 7mm |
| Đường kính cửa sổ phía sau cầu tàu (ngoài) | 12mm | Đường kính lỗ ống khói | 3mm |
| Đường kính cửa sổ phía sau cầu tàu (trong) | 9mm | Độ sâu lỗ ống khói | 11mm |
| Độ sâu mặt bích cửa sổ phía sau cầu tàu | 0.3mm | Độ sâu bảng tên đuôi tàu chi tiết nhỏ | 0.1mm |
| Độ nghiêng phần mũi tàu | 40 độ | Độ nghiêng mái cầu tàu | 5.5 độ |
Nếu kích thước của bạn bị lệch, có thể là do các trục của máy in chưa được đặt đúng cách. Bạn có thể khắc phục điều này bằng cách hiệu chuẩn các cài đặt trong firmware hoặc slicer của mình. Điều này sẽ đảm bảo máy in của bạn di chuyển đúng khoảng cách cho mỗi lệnh.
Đạt được độ chính xác kích thước đặc biệt quan trọng đối với các bộ phận cần khớp với nhau hoặc có dung sai chặt chẽ. Benchy sẽ giúp bạn đảm bảo máy in của mình đáp ứng được yêu cầu công việc.
Kết luận
Mô hình Benchy đã khẳng định vị thế là một công cụ kiểm tra và chẩn đoán không thể thiếu cho bất kỳ người dùng máy in 3D nào. Từ việc phát hiện các vấn đề nhỏ như sợi nhựa thừa, đường nối lớp không đều, đến việc đánh giá độ chính xác kích thước và khả năng in các chi tiết phức tạp, Benchy cung cấp cái nhìn toàn diện về hiệu suất máy in của bạn. Việc hiểu rõ và sử dụng hiệu quả mô hình này sẽ giúp bạn tối ưu hóa cài đặt, nâng cao chất lượng bản in và khắc phục sự cố một cách nhanh chóng.
Đừng ngần ngại sử dụng Benchy như một phần quan trọng trong quy trình làm việc của bạn để liên tục cải thiện và đẩy giới hạn của công nghệ in 3D. Hãy bắt đầu in Benchy ngay hôm nay để khám phá tiềm năng thực sự của chiếc máy in 3D và biến mọi ý tưởng của bạn thành hiện thực một cách hoàn hảo nhất!
