Khi hệ thống mạng gia đình hay doanh nghiệp của bạn ngày càng mở rộng, việc quản lý danh sách các thiết bị mạng trở nên phức tạp hơn bao giờ hết. Có thể bạn đã tăng số lượng thiết bị có dây, hoặc bổ sung thêm các bộ chuyển mạch quản lý (managed network switch) để phân tách mạng thành các VLAN, nhằm mục đích quản lý dễ dàng hơn và tăng cường bảo mật. Câu hỏi đặt ra là làm thế nào để lưu lượng truy cập VLAN đã được gắn thẻ (tagged VLAN traffic) có thể đến được các thiết bị điểm cuối khác trong mạng của bạn một cách hiệu quả?
Bạn có thể thiết lập các quy tắc VLAN trên từng cổng của các switch trung gian, nhưng có một phương pháp tốt hơn. Đó chính là VLAN Trunking. Về cơ bản, tính năng này cho phép truyền tải lưu lượng VLAN đã được gắn thẻ một cách trong suốt qua các cổng của switch, để chúng đến được switch điểm cuối nơi các quy tắc VLAN được áp dụng. Việc thiết lập VLAN Trunking cũng khá đơn giản và sẽ giúp bạn tiết kiệm rất nhiều công sức về lâu dài, đặc biệt khi quản lý các mạng phức tạp với nhiều VLAN.
Những Điều Cần Chuẩn Bị Trước Khi Cấu Hình VLAN Trunking
VLAN Trunking là một phần không thể thiếu của bất kỳ bộ chuyển mạch mạng quản lý nào. Để thiết lập thành công, điều duy nhất bạn cần là sách hướng dẫn sử dụng (manual) của switch để tìm vị trí tính năng này trên giao diện quản trị (GUI). Tuy nhiên, để tính năng này thực sự hoạt động hiệu quả, bạn sẽ cần tối thiểu ba bộ chuyển mạch quản lý (managed network switch), tất cả đều được kết nối với nhau bằng cáp Ethernet. Lý do là bạn sẽ thiết lập VLAN Trunking trên các thiết bị ở giữa chuỗi kết nối.
Bạn sẽ cần:
- Managed switch (ít nhất 3 cái): Với hai cổng trống trên mỗi switch trung gian.
- Quyền truy cập quản trị (Admin access): Vào giao diện của managed switch.
- Sách hướng dẫn sử dụng (manual) của switch: Nếu bạn chưa quen với bố cục giao diện của thiết bị.

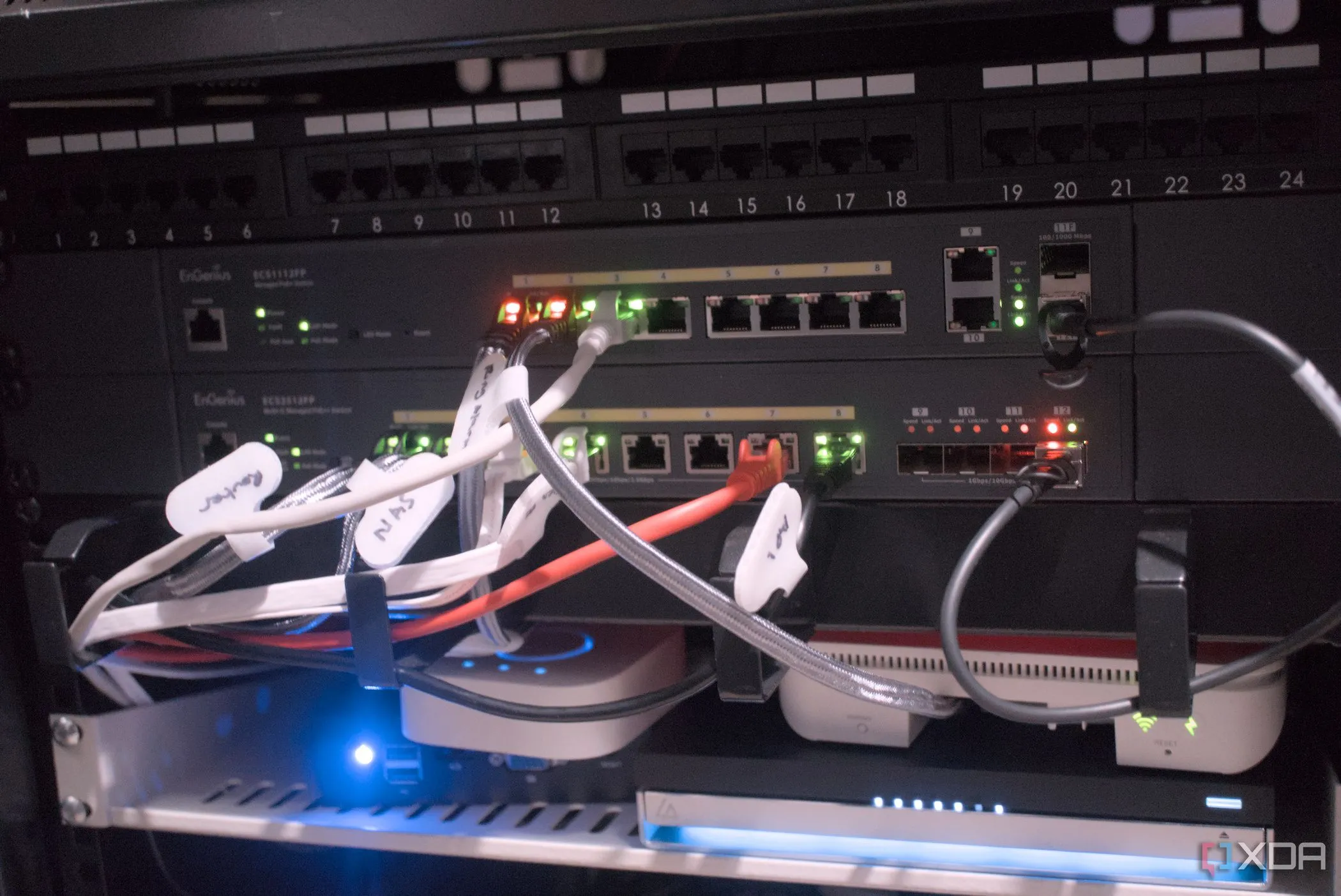

Tủ rack mạng chứa các thiết bị switch quản lý (managed switch) cần thiết để cấu hình VLAN Trunking trong hệ thống mạng gia đình hoặc doanh nghiệp nhỏ.
Hướng Dẫn Cấu Hình VLAN Trunking Chi Tiết
VLAN Trunking là một trong những tính năng nhanh nhất để thiết lập trên bất kỳ managed switch nào. Nếu bạn đã từng cài đặt VLAN, bạn sẽ biết các trang quản trị cần truy cập. Một khi đã ở các trang thiết lập VLAN, hãy tìm kiếm tùy chọn “VLAN Trunking”, thường nằm ngay cạnh mỗi cổng trên managed switch mà bạn đang đăng nhập.
Cần lưu ý rằng trunking là chế độ mặc định trên các unmanaged switch, cho phép truyền tải lưu lượng đến thiết bị tiếp theo mà nó được kết nối. Tuy nhiên, không phải mọi unmanaged switch đều sẽ truyền tải được “VLAN Frames” (các khung dữ liệu VLAN), vì vậy, tốt hơn hết là sử dụng managed switch trên toàn bộ mạng nếu bạn đang sử dụng VLAN. Điều này đảm bảo tính tương thích và hiệu suất.
Cận cảnh một thiết bị switch mạng quản lý (managed network switch) trong tủ rack, minh họa tầm quan trọng của việc truy cập vào giao diện quản trị để thiết lập VLAN Trunking.
Ví dụ, trên bộ chuyển mạch Zyxel quản lý mà tôi đang sử dụng trong phòng thí nghiệm tại nhà, VLAN Trunking được tìm thấy tại trang quản trị sau:
SWITCHING > VLAN > VLAN Setup > VLAN Port Setup

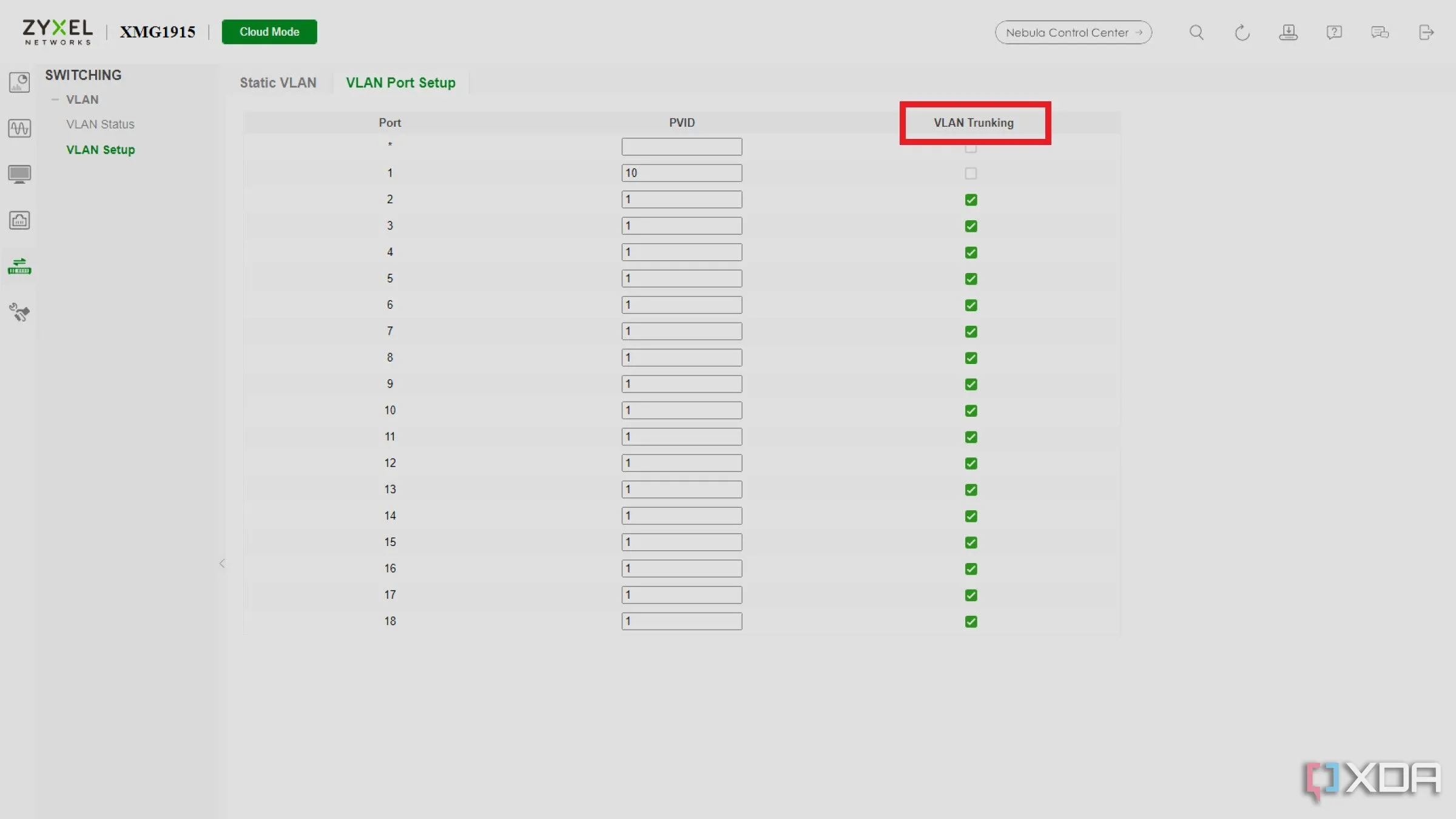

Ảnh chụp màn hình giao diện quản trị của switch Zyxel, làm nổi bật tùy chọn cài đặt VLAN Trunking trong phần VLAN Port Setup, minh họa vị trí chính xác để cấu hình tính năng này.
Mỗi cổng trên switch sẽ có tùy chọn để bật hoặc tắt VLAN Trunking. Khuyến nghị chỉ nên bật tính năng này cho các cổng được sử dụng làm “trunk link” – tức là các liên kết kết nối các thiết bị điểm cuối với nhau. Nếu không, bất kỳ quy tắc VLAN nào bạn đã thiết lập sẽ không được tuân thủ, vì trunking cho phép tất cả lưu lượng đi qua cho đến khi nó đến được VLAN đích. Điều đó có nghĩa là bạn sẽ thiết lập nó trên một cổng của mỗi switch điểm cuối và hai cổng cho mỗi switch trung gian: một cổng đến từ một điểm cuối và một cổng đi về phía thiết bị điểm cuối dự định. Bạn cũng có thể cài đặt các VLAN cụ thể được phép sử dụng cổng trunk, giúp tăng cường phân đoạn và bảo mật mạng.
Lợi Ích Vượt Trội của VLAN Trunking Trong Quản Lý Mạng
Đơn Giản Hóa Quản Lý Hạ Tầng Mạng
VLAN Trunking cho phép dữ liệu từ các VLAN khác nhau đi qua mạng một cách trong suốt, đến được các thiết bị điểm cuối mà chúng hướng tới, mà không làm tăng tải cho các thiết bị mạng trung gian. Điều này mang lại nhiều lợi ích đáng kể:
- Giảm độ phức tạp: Giảm thiểu sự phức tạp trong các kết nối vật lý, giúp mạng của bạn dễ quản lý hơn.
- Đơn giản hóa hạ tầng: Giảm yêu cầu về phần cứng và độ phức tạp của các bộ quy tắc trên managed switch của bạn, tiết kiệm chi phí và công sức.
- Tiết kiệm thời gian: Giảm thời gian thiết lập và số lượng cáp Ethernet cần chạy.

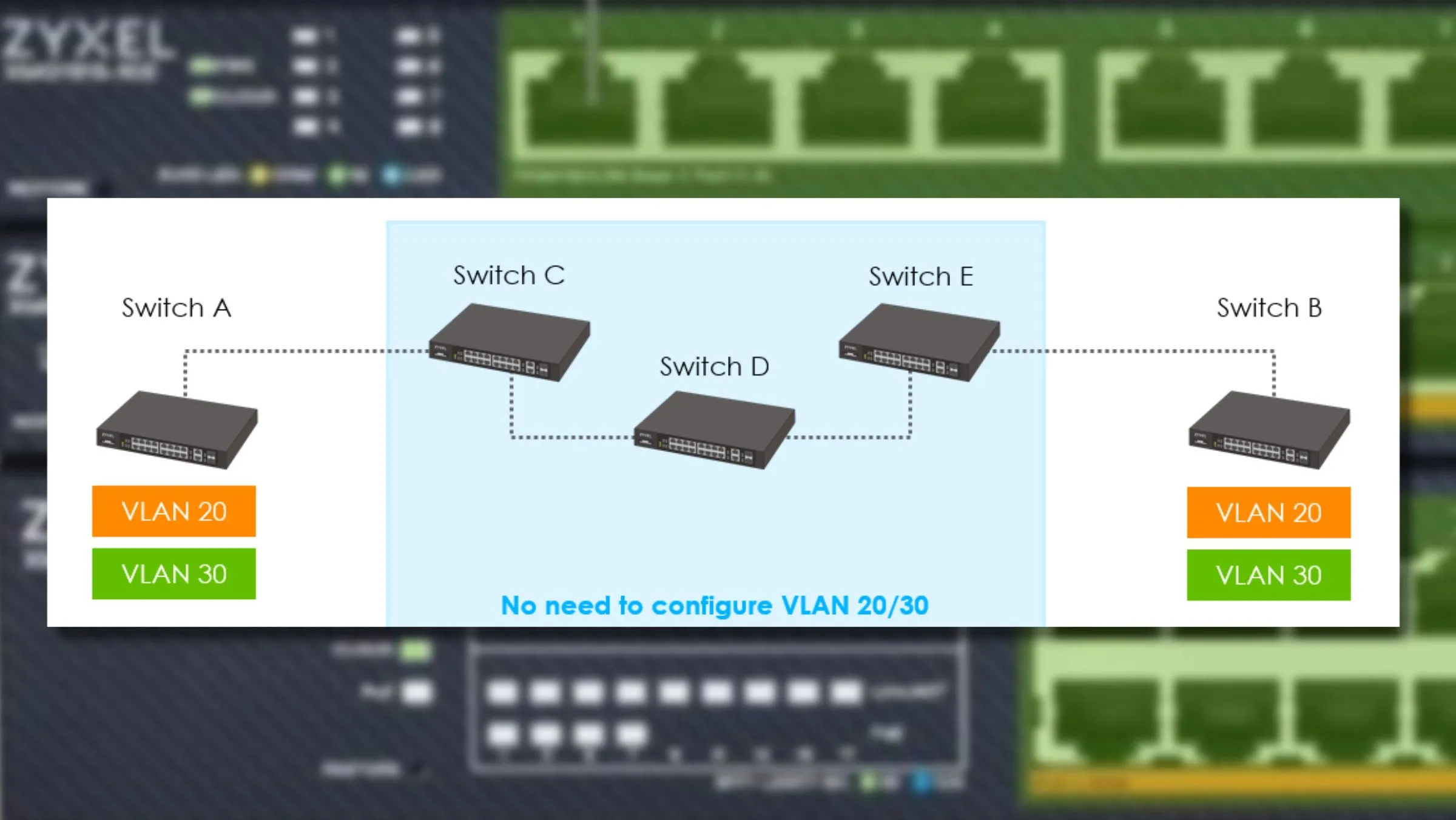

Sơ đồ minh họa cách hoạt động của VLAN Trunking do Zyxel cung cấp, cho thấy dữ liệu VLAN được truyền tải trong suốt qua các switch trung gian, giúp đơn giản hóa cấu trúc và quản lý mạng.Nguồn: Zyxel
Tối Ưu Hóa Hiệu Suất và Khả Năng Mở Rộng
Ngoài việc đơn giản hóa, VLAN Trunking còn góp phần tối ưu hóa hiệu suất mạng:
- Tối ưu lưu lượng: Cho phép phân đoạn và ưu tiên lưu lượng mạng, giúp dữ liệu quan trọng được xử lý nhanh chóng.
- Nâng cao khả năng mở rộng: Giảm độ phức tạp của các kết nối vật lý, giúp mạng dễ dàng mở rộng khi có nhu cầu mà không cần thay đổi quá nhiều cấu hình.
Áp Dụng Kỹ Năng Thực Tế từ Mạng Gia Đình đến Doanh Nghiệp
VLAN Trunking cũng là một “best practice” (thực hành tốt nhất) trong môi trường doanh nghiệp. Điều này có nghĩa là kinh nghiệm bạn có được khi thiết lập và quản lý VLAN Trunking trong mạng gia đình sẽ rất hữu ích và có thể áp dụng vào các kỹ năng công việc thực tế trong lĩnh vực công nghệ thông tin. Việc thành thạo tính năng này sẽ giúp bạn dễ dàng hơn trong việc xây dựng và duy trì các hệ thống mạng phức tạp.
Việc chuyển tiếp lưu lượng VLAN giữa hai điểm cuối có vẻ là một quá trình thiết lập phức tạp, nhưng với VLAN Trunking, bạn có thể đơn giản hóa mọi thứ thành một liên kết trunk duy nhất. Điều đó giúp tiết kiệm thời gian thiết lập, chi phí phần cứng, số lượng cáp Ethernet bạn cần chạy và đơn giản hóa cuộc sống của bạn. Chỉ mất vài phút và bạn sẽ có thể thiết kế mạng một cách đơn giản và hiệu quả hơn.
VLAN Trunking là một giải pháp mạnh mẽ giúp đơn giản hóa việc quản lý mạng khi bạn làm việc với nhiều switch quản lý và các VLAN khác nhau. Bằng cách cho phép lưu lượng VLAN truyền tải trong suốt qua các switch trung gian, nó không chỉ tiết kiệm thời gian và công sức cấu hình mà còn tối ưu hóa hiệu suất và khả năng mở rộng của toàn bộ hệ thống mạng.
Hãy thử nghiệm thiết lập VLAN Trunking trong mạng của bạn và trải nghiệm sự khác biệt. Nếu bạn có bất kỳ câu hỏi hoặc kinh nghiệm nào muốn chia sẻ về VLAN Trunking, đừng ngần ngại để lại bình luận bên dưới nhé!
